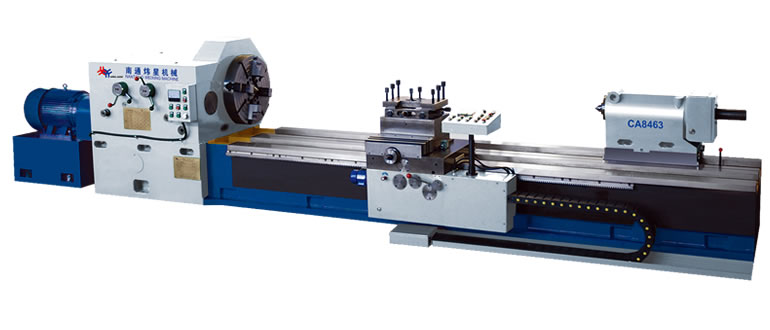

CA8463重型軋輥車床

1、機床的主要用途與基本組成

1.1 主要用途

機床為軋輥專用機床，主要為鋼廠加工輥身孔型之用，采用成形刀具，對輥身為Ф300～Ф630mm的各種軋輥進行孔型的加工和孔型的修理。亦可對軋輥的外圓柱表面進行粗加工以及一些其它軸類零件的加工。

1.2 機床的基本組成:

機床由床身、床頭箱、尾座、刀架、溜板箱、中心架等主要部件組成。

機床采用整體刀架設計，剛性足，切削力大。

2、機床的主要規格參數

2.1 最大工件直徑………………………………………… 630mm

2.2 最小加工直徑………………………………………… 300mm

2.3 中心高………………………………………………… 380mm

2.4 最大工件長度…………………………………………3500mm

2.5 最大工件重量……………………………………………6.5t

2.6 主電動機功率………………………………………………22KW

2.7 機床輪廓尺寸(長×寬×高)……………7042×1571×1520mm

2.8 機床重量(不包括電氣)……………………………………14t
